【3Dプリンター×歯】歯科業界での活用事例
歯科用3Dプリンターの主な用途は、患者の精巧な歯形の作製や手術の補助具の造形です。3Dプリンターを使うことにより、工程が減らせたりコストが削減できたりします。手技だとどうしても作業者の習熟度によって不確定要素が出てきてしまいますが、デジタル化すれば安心です。
患者にとっても費用が安くなりますし、チェアサイドでの装着不適合の可能性も減るので、3Dプリンター導入のメリットが大きいです。治療の負担が軽くなれば、歯科医院へ行くことに抵抗を感じる人も減るかもしれません。
新人Gメン及川

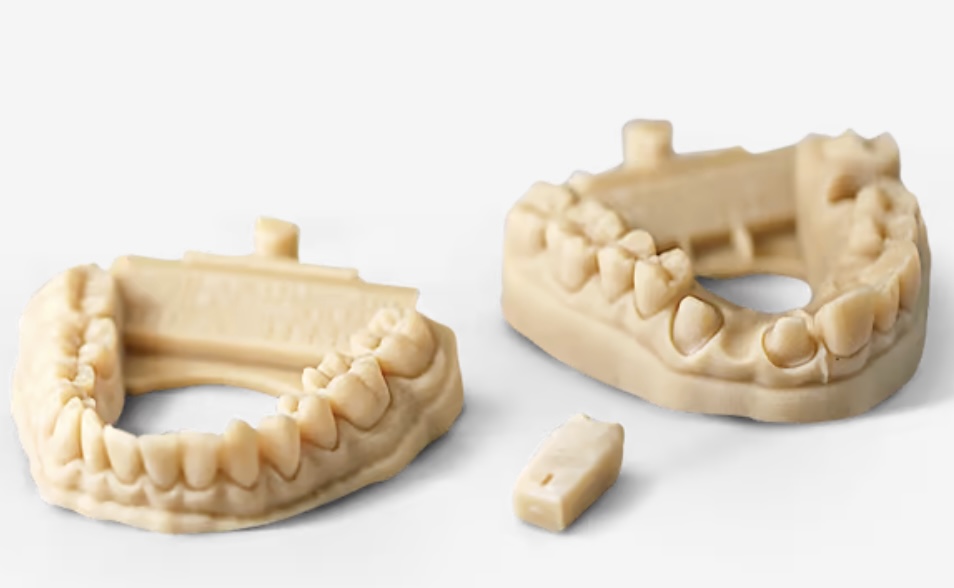

歯列模型
出典：3Dsystems公式
これまでは制作した歯科模型を全て歯科医院内に保管していたため、模型の保管スペースが必要となっていました。模型の製作に3Dプリンターを活用するようになれば、3Dデータを保存しておくだけで、いつでも必要な模型を作り出すことができるので、模型を保管する必要がなくなります。
歯科技工士にとっても、3Dプリンター導入によってワックスアップなどの作業が減らせるので、残業時間が減らせる、より付加価値の高い作業を増やせるなど多くのメリットがあるでしょう。

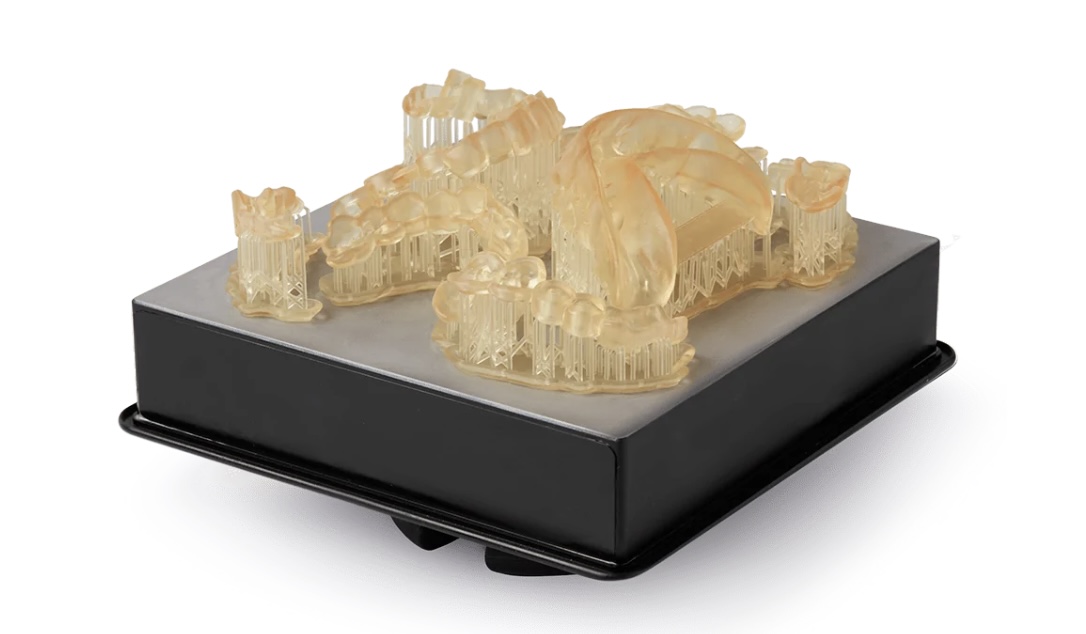

矯正歯科
出典：3Dsystems公式
3Dプリンターを使って、矯正治療に必要な矯正装置を製作することもできます。従来の矯正用マウスピースの製作は作業工程が多く印象材も必須だったため、歯科医師や歯科技工士だけでなく患者にとっても手間なものでした。
3Dプリンターを導入すれば、矯正用マウスピースの製作の手間を大幅に省略できるようになります。患者の口の中を一度スキャンすれば、データ上で最終歯並びまでの歯形を作り、3Dプリンターで全ての段階の歯形を出力できます。
マウスピースは3Dプリンターで作った歯形をもとに製作できるので、従来よりも工程数を削減でき、手間・時間・コストの全てを改善できます。3Dスキャナーと3Dプリンターを自医院に導入すれば、メーカーに頼ることなくアライナーを作製できるようになります。
患者にとっても、印象材を口に入れる必要がなくなる上、治療期間が短縮されるのでメリットが大きいです。
新人Gメン及川
オペレーター 杏奈

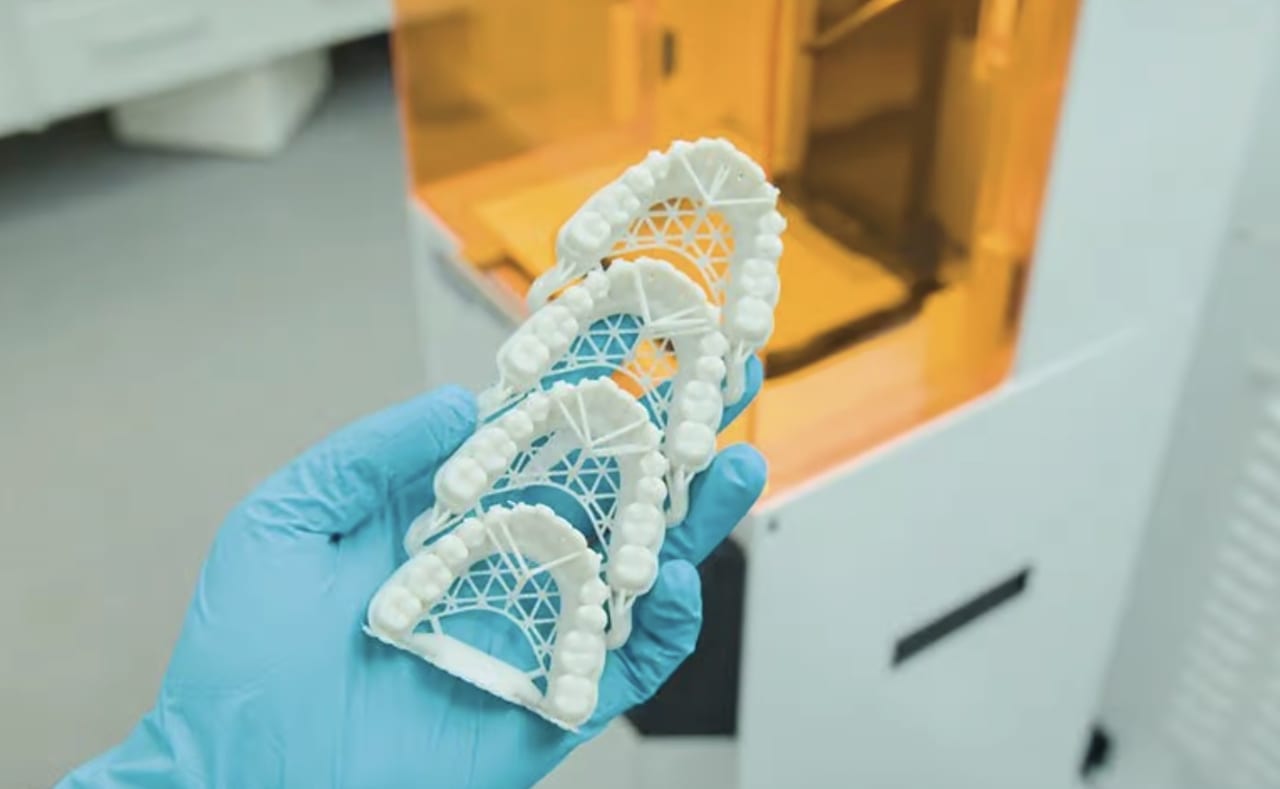

インプラント手術でのサージカルガイド
出典：formlabs公式
インプラント治療時に使うサージカルガイドの造形にも3Dプリンターが活用されています。
サージカルガイドを使用するデメリットは費用が高いことでした。患者の歯に合わせてオーダーメイドしなくてはならないので、3万円前後かかっていました。3Dプリンターでサージカルガイドを出力すれば、1個当たり400円弱の材料費で作ることができ、かなりコストダウンできます。もちろん、納期も大きく短縮可能です。
新人Gメン及川
歯科業界向けおすすめ3Dプリンター
歯科業界での利用におすすめの3Dプリンターを4つご紹介します。選ぶときに見るべきポイントはこちらです。
- 造形方式
- 精度の高さ
- 造形スピード
- 使える材料
- コスト
患者の歯形を精密に再現する用途で使うことが多いので、精度の高い造形が得意な造形方式を選ぶのが良いでしょう。一般的には「光造形方式」の3Dプリンターの活用事例が多いです。
3Dプリンターは、機種ごとに使用可能な素材が異なります。歯科業界なら、用途ごとに異なる種類の材料を扱いたいこともあるでしょう。
- 精密な試作モデルを作りたい！・・・石膏、セラミック
- 歯列矯正用モデルを作りたい！・・・高耐久性プラスチック
- サージカルガイドを作りたい！・・・生体適合透明材料
こういった材料を扱える3Dプリンターを選ぶのがおすすめです。また、3D SYSTEMSやstratasysでは歯科専用材料も販売しています。材料選びに不安がある方は、こういった専用素材を扱っている会社のプリンターと純正材料を合わせて購入すると良いでしょう。
オペレーター 杏奈

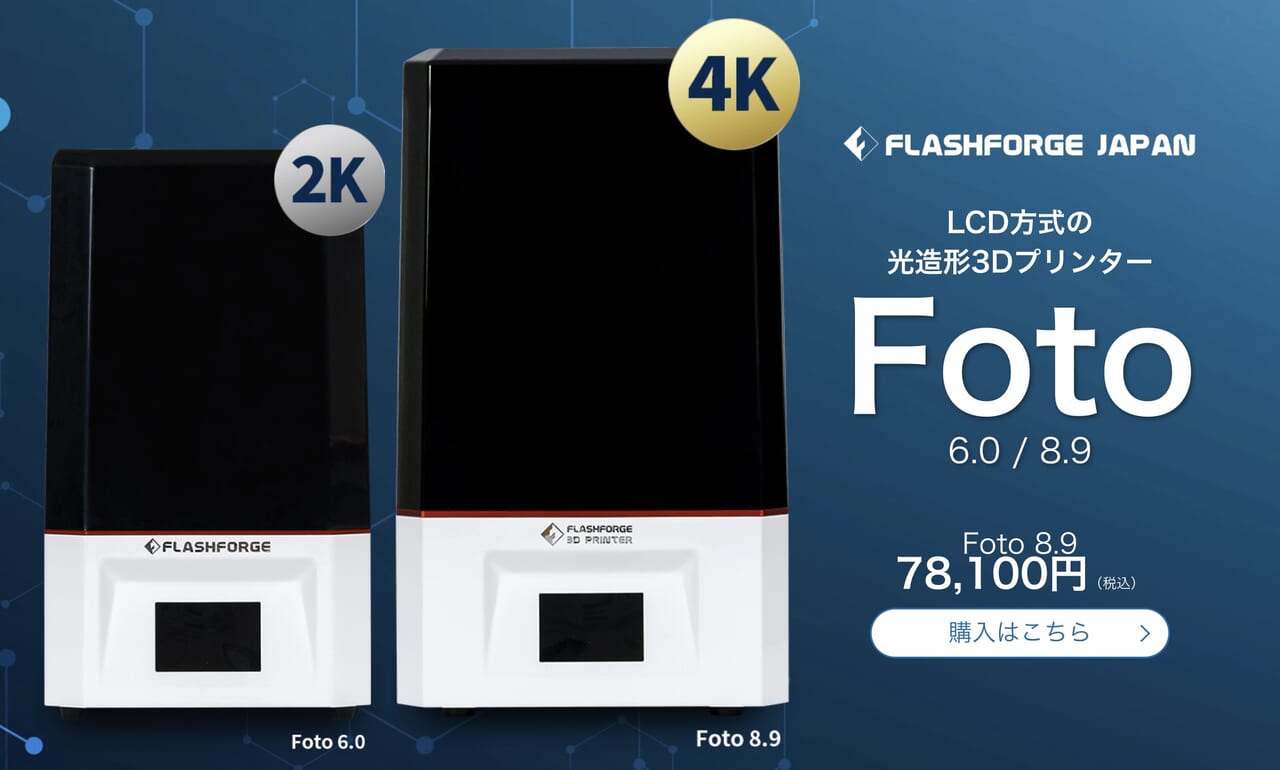

flashforge Foto8.9
10万円未満で買えるコスパ◎光造形3Dプリンター
出典：flashforge公式
flashforgeは2011年に設立した中国のメーカーです。中国のデスクトップ3Dプリンターの中ではトップクラスの会社として知られています。
Foto8.9は本体価格が10万円未満と比較的安価なのが魅力です。材料の純正レジンも500gで3,300円と安く、ランニングコストも抑えられます。
光造形方式の中でも、光を点ではなく面で当てるLCD式を採用しています。LCD式は高価な部品が少ないため本体価格だけでなく、修理・交換費用も安く済ませられます。
印刷スピードは10-50 [mm/h]と高額な3Dプリンターに比べるとやや劣ります。XY軸精度は0.05 mm、積層ピッチは最小0.05 mmと精度は高いことと、コストが安いことを考えると、十分な性能だと言えるでしょう。
▼flashforge Foto13.3のスペック情報
| 価格帯 | ¥78,100 | 造形方式 | 光造形方式（LCD式） |
| 造形サイズ | 192 x 120 x 200 [mm3] | 材料 | スタンダードレジン 水洗いレジン ABSライクレジン |
| 本体サイズ | 280 x 240 x 465 [mm3] | 一般医療機器届出番号 | 28B3X10005000120 |
新人Gメン及川

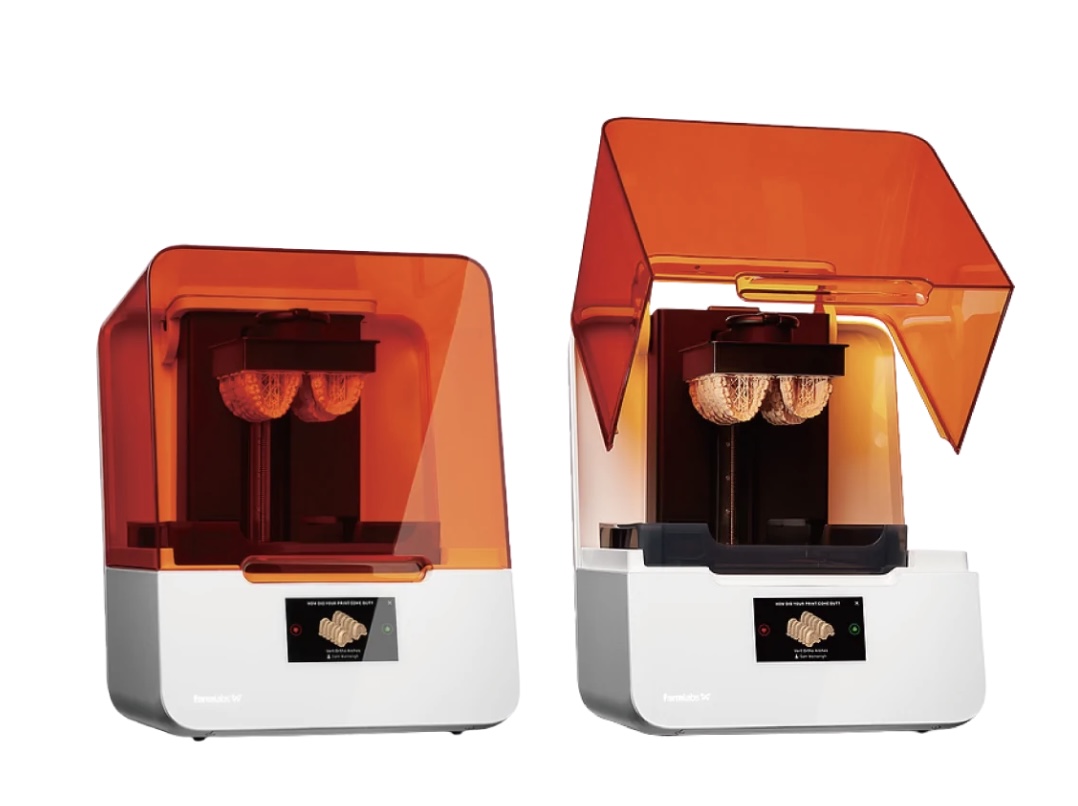

formlabs Form3B+
生体適合性材料を造形可能なデスクトップ3Dプリンター
出典：formlabs公式
formlabsは2011年にMITメディアラボの学生によって設立された、3Dプリンターメーカーです。
Form3B+は光造形方式を採用しています。Form3B+は歯科専用機種で、生体適合性な材料や滅菌可能な材料はもちろん、Formlabsの全SLA材料を使用することができます。XY解像度は0.025 mm、最小積層ピッチは0.025 mmと微細な加工も可能。
Form3B+はコンパクトなデスクトップサイズなので、気軽に導入できるのも嬉しいポイント。小型で高品質な歯科用3Dプリンターをお探しな方にはピッタリの1台です。
▼formlabs Form3B+のスペック情報
| 価格帯 | 50万円〜100万円 | 造形方式 | 光造形方式（SLA） |
| 造形サイズ | 145 x 145 x 185 [mm3] | 材料 | Standard Model V3 Draft V2 Durable Grey Pro Elastic Tough1500/2000 ESD High Temp Flexible 80A Rigid 10K/4000 Castable Wax BioMedシリーズ |
| 本体サイズ | 405 x 375 x 530 [mm3] | 医療機器届出番号 | 23B3X10013000006 |
3Dプリンターの導入には補助金利用がおすすめ！
新人Gメン及川
ベテランGメン園川
オペレーター 杏奈
ものづくり・商業・サービス生産性向上促進補助金は、中小企業・小規模事業者等が今後複数年にわたり相次いで直面する制度変更(働き方改革や被用者保険の適用拡大、賃上げ、インボイス導入等)等に対応するため、中小企業・小規模事業者等が取り組む革新的サービス開発・試作品開発・生産プロセスの改善を行うための設備投資等を支援するものです。（「ものづくり補助金総合サイト」より引用）
詳しくは『3Dプリンター導入のための「ものづくり補助金」制度の最新情報』記事をご覧ください。手続きの流れや、必要書類についても詳しく載っています。また、3Dプリンタ―の各販売店でも、ものづくり補助金利用のサポートを行っています。気になる方はお気軽にお問合せください。
まとめ
3Dプリンターは、歯科業界のコスト・納期に大きな変化をもたらす可能性があります
- 歯列模型
- 矯正歯科
- インプラント手術でのサージカルガイド
- flashforge Foto8.９
- formlabs Form3B+
承諾書無しに医療用としてご使用された場合、目的外の使用となるため、当社は一切の責任を負いません。
